最近有用户想了解5层宾馆热水循环系统图,小编在网上也找了很久表示没有这方面的资料!不过找到一张别墅的循环水布局图,对于5层宾馆,也同样可以采取这样的布局。


那么5层宾馆热水循环系统图可以怎么样呢?

5层宾馆热水循环系统图,三个颜色的管子很明显!

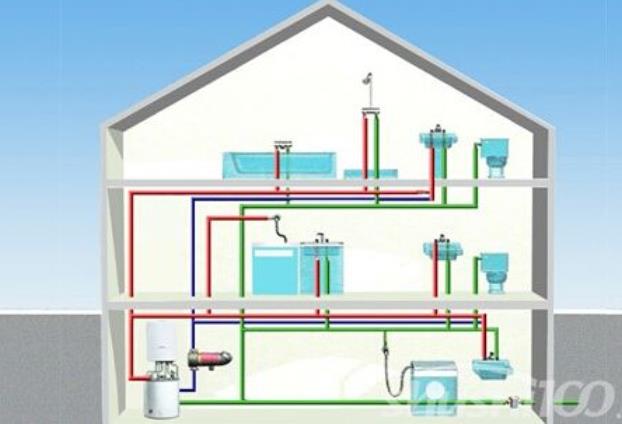

如上图,大家可以清晰看到有三个颜色的水管分布!红色的是热水管,绿色的是冷水管,蓝色的是回水管!


它是采用支路循环水系统,可以看到热水管是呈现E型布局的,然后每一层单独连接支路的回水管,回到主路水管,形成每一层的循环。对于5层宾馆热水循环系统图的设计,也同样可以采取这样的布局~


以上就是“5层宾馆热水循环系统图,三个颜色的管子很明显!”的主要内容,希望可以对你有帮助~
