不少用户对于循环水非常好奇，始终不了解其中的原理，所以一直会找家装循环水的做法图片，以图片的形式便于自己理解，但是图片也杂也乱，每次看一个图虽然大致能看懂，但是看了其他图又似乎不一样了。因此九游会官网管小编为大家找了3张图，分别从立面结构图、水工师傅草图以及实际装修图为大家展示，以便于告诉大家其中的原理。

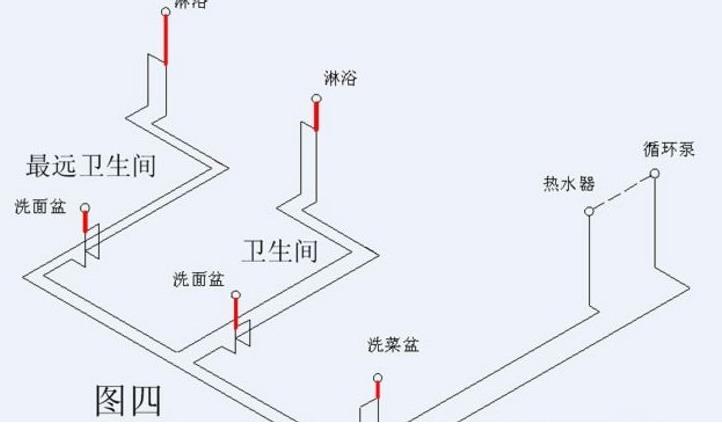

1.立面结构家装循环水的做法图片


大家看下下图，是一张只有热水管的循环水做法图片，从热水器这一端口出发，经过各种家装用水位置后，最后又回到了循环泵，基本上可以说一个循环的回路，不知道大家有没有发现这点？

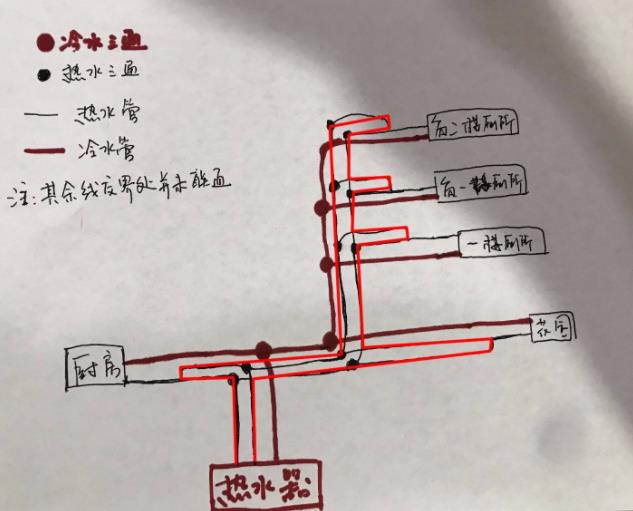

2.水工师傅家装循环水做法的草图


以下这张呢？是一位水工师傅家装循环水做法的草图，红线表示的是热水管，黑笔则是冷水管，虽然看起来有点不太清楚，但是其中也另外标注了一根相对清晰的红线，你能发现什么？是不是也是一样从热水器出发，最后依然回到了热水器？

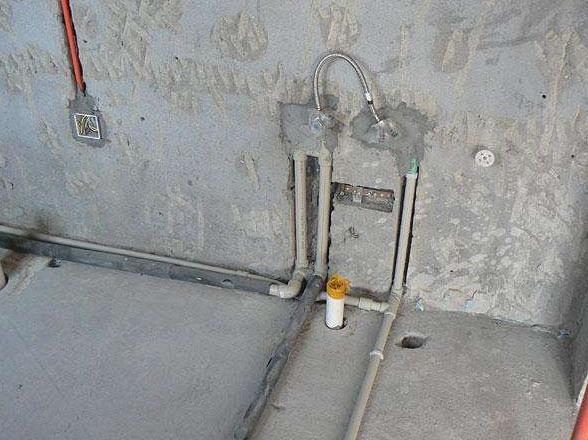

3.实际装修家装循环水做法的细节图


这张是一个用水处循环水的实拍图，大家可以看到什么？一般没有循环水的话，只有一根热水管和一根冷水管！但是在图中，九游会官网可以发现，热水管端口这边接了一个u型三通管件，将热水管以串联的方式，给水到下一个热水段口了。那么也可以对应上面的结构图和草图，最后热水管必然又会回到热水器。

以上就是“看完这3张家装循环水的做法图片，即可一语道破其中玄机”的主要内容，最后总结一句话是什么？循环水的做法其实就是让热水在一根管道中无限循环，以保证热水无限在热水管中随时待命。这样当九游会官网一打开热水龙头，热水便即可出来了！这样结合上面三张图，是不是一下就理解了呢？
