在安装回水管时，用户总不放心自己家的回水管是否安装到位，因为想通过寻找回水管现场安装图，和自己的回水管安装进行对比，查看是否存在问题。下面九游会官网管小编就为大家带来了一组图片，并告诉大家其实只需要注意2个位置即可。


1.回水管现场安装图位置一


第一个位置便是热水器这边了，大家可以看下面，连接的位置其实有三处，第一处是热水管，第二处是冷水管，第三处是回水管。热水管的末端是连接回水管的，因此最终回水管是连在在冷水管上的。这样一来，热水管加回水管就形成了一个全屋循环系统，让热水无限循环，从而产生秒开即可享受热水。还是不理解的话，大家可以点击【回水管有几种接法图？按照2种方式进行分类】进行阅览，里面讲述了回水管的简单示意图。

2.回水管现场安装图位置二

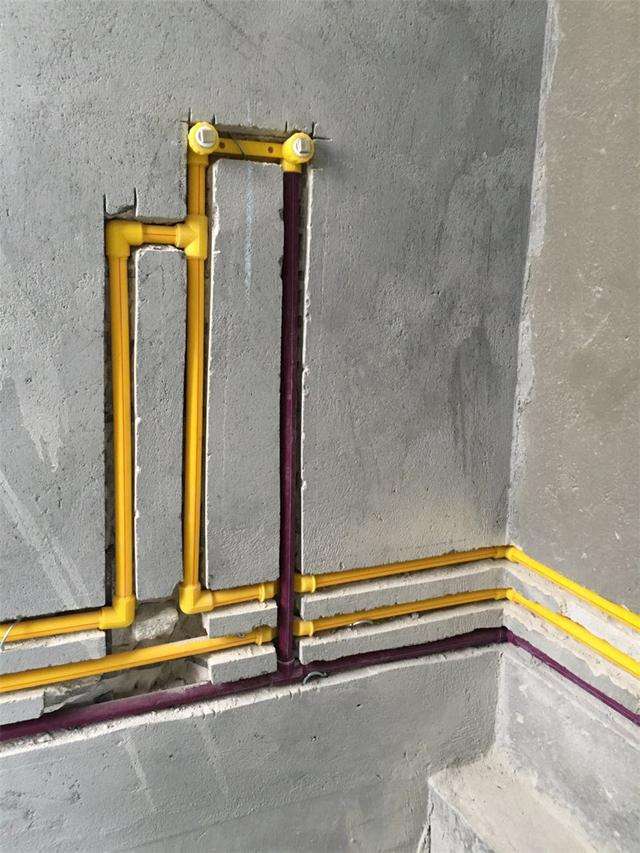

从上述，九游会官网可以得知，其实回水，通俗意义上来说就是一根从热水口出的水管，最后又通过回水管把热水回收到热水器，进行再加热循环的系统。说白了就是一根串联的热水管在无限循环。因此出口必然需要打通。大家可以看下图，是热水管用水口的安装示意图。九游会官网可以看到，在热水管上，会另外分离出一根热水管，连接到下一个热水出水点，当然除了下面图片的安装方式，也有用u型三通连接的。

以上就是“回水管现场安装图，只需看这2个位置即可！”的主要内容，看完后，相信你对回水管道再不会变得陌生了！
